在射频系统中，射频同轴电缆组件主要用于传输射频信号，由射频同轴通顺器和射频同轴电缆构成。影响射频同轴电缆组件的身分，其中屏蔽和抗打扰也至关要害。今天咱们来说说射频同轴电缆组件屏蔽和抗打扰遐想。

关于高频信号传输而言，同轴电缆不单是是导线，更是一个精密的电磁场传输通谈。其屏蔽与抗打扰遐想，平直决定了系统的信噪比和融会性。

一、同轴电缆组件的屏蔽结构

同轴电缆之是以能有用传输高频信号，中枢在于其“同轴”结构。屏蔽结构是抗打扰的中枢。工业级射频电缆多摄取双层以致三层屏蔽结构，由内导体、绝缘介质、多层屏蔽网、外护套构成。双层屏蔽结构不错大幅缩小电场与磁场外泄，尤其适配大功率、强电磁打扰的职责环境。

屏蔽层的接地表情平直决定屏蔽效率。不同频率对应不同接地决策，射频频段无数摄取多点低阻抗接地，屏蔽层与诞生外壳作念到 360° 环形通顺，阻绝 “引线式” 接地，这类浅近接地表情在高频环境下险些起不到屏蔽作用。

二、抗打扰遐想

有了好的屏蔽结构，并不代表万事大吉。在实质布线中，抗打扰遐想更多体现时对“裸露点”的管控上。

电缆组件的薄弱治安通常不在电缆自身，而在究诘处。淌若屏蔽层与究诘外壳的搭接电阻过大，打扰电流就会在此处产生压降，进而耦合进信号回路。因此，高质地的组件频繁摄取压接或焊合工艺，确保360度全见识电气通顺。此外，究诘外壳的镀层（如镀镍或镀银）也能缩小构兵电阻，进步抗打扰才智。

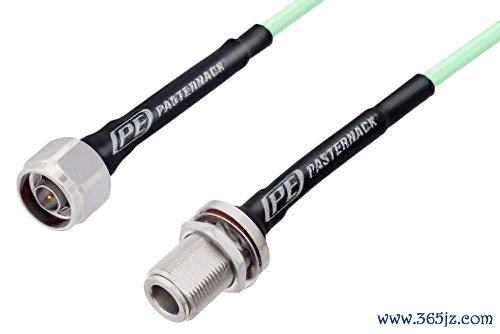

N 型公头转N 型穿墙式母头电缆组件，江南app体育官网下载使用 PE-P142LL同轴电缆

相通阻抗是估量电缆抗打扰才智的中枢打算，它描述了打扰电流在屏蔽层巧妙动时，向里面信号线感应出电压的才智。相通阻抗越低，抗打扰才智越强。在低频段，相通阻抗主要取决于屏蔽层的直流电阻；而在高频段，则取决于屏蔽层的电感。在射频电源输出端，保举使用低相通阻抗的柔性电缆组件，以留偶而部杂散信号调制到射频载波上。

抗打扰的另一个要道是接地。同轴电缆的屏蔽层必须精熟接地，才能将感应电流泄放入地。淌若屏蔽层悬空或单端接地不当，电缆自身就会酿成一根给与天线。在复杂的电磁环境中，确保电缆组件两头的接地电位差尽可能小，亦然减少共模打扰的要害时刻。

在工程布线中，过度弯折或挤压会龙套屏蔽层的几何结构，导致特质阻抗突变和屏蔽遵循下跌。因此，在机柜布线时，应保留合乎的蜿蜒半径，并采选外被耐磨、抗拉伸的电缆组件。

总之，射频电源同轴电缆组件的屏蔽与抗打扰遐想江南app体育官网下载，从编织密度的聘请到究诘工艺的把控，每一个治安齐关乎系统的最终发扬。在构建高可靠性射频系统时，聘请过程严格测试、屏蔽打算优异的电缆组件，是保险信号白皙度的最经济、最有用的时刻。
